電動閥門氣動閥門自力式調節閥手動閥門
該球閥結構簡單、體積小、重量輕、流阻小、節能效果好。且價格經濟。
流體進、出該閥方向可任意選擇，具有雙向作用。
水平管道、垂直管道均可安裝。
操作方便，開關迅速，手柄只需轉動90度即可實現開關。
 |
 |

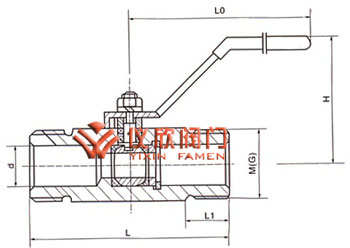

| 廣式外螺紋球閥 | 廣式外螺紋球閥外形尺寸圖 |
| 零件名稱 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
|---|---|---|---|---|---|
| Q21F-16C、Q21F-25C、 Q21F-40C、Q21F-64C |
A105、45 | 1Cr18/Cr18Ni9Ti | SS304 | 聚四氟乙烯 增強聚四氟乙烯 對位聚苯 |
聚四氟乙烯 對位聚苯 |
| Q21F-16P、Q21F-25P、 Q21F-40P、Q21F-64P |
1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
| Q21F-16R、Q21F-25R、 Q21F-40R、Q21F-64R |
SS316/ 1Cr18Ni12Mo2Ti |
SS316/ 1Cr18Ni12Mo2Ti |
| 公稱通徑 | 尺寸 | |||||
|---|---|---|---|---|---|---|
| d | L | L1 | M | Lo | Q61帶對焊接頭總長 | |
| 6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
| 10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
| 15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
| 20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
| 25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
| 32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
| 40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
| 50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
螺紋標準:GB196
